HJX-AD9361-SDR

AD9361软件无线电开发平台RF芯片采用的是ADI最新的AD936X系列，该系列芯片集成了射频前端以及ADC和DAC，单一芯片可以完成射频及中频处理并输出零中频的数据流。FPGA采用Altera新一代的CycloneV系列，具有丰富的DSP与逻辑资源，实现了业界最低系统成本和功耗。客户只需在FPGA程序端口并入自身模块，即可评估AD9361在预期调制解调方式下的性能。主控单元采用STM32系列通用ARM芯片，方便客户开发网管监控功能。

厦门合佳兴作为ADI的合作伙伴，完善的软硬件设计资料和技术服务，将协助客户在SDR平台更快速地上手AD936X芯片，更轻松地开发出特性和功能比以前更强大的系统。

厦门合佳兴AD9361软件无线电开发平台已入选ADI亚洲第三方通信参考设计：

产品详情

通信参考设计

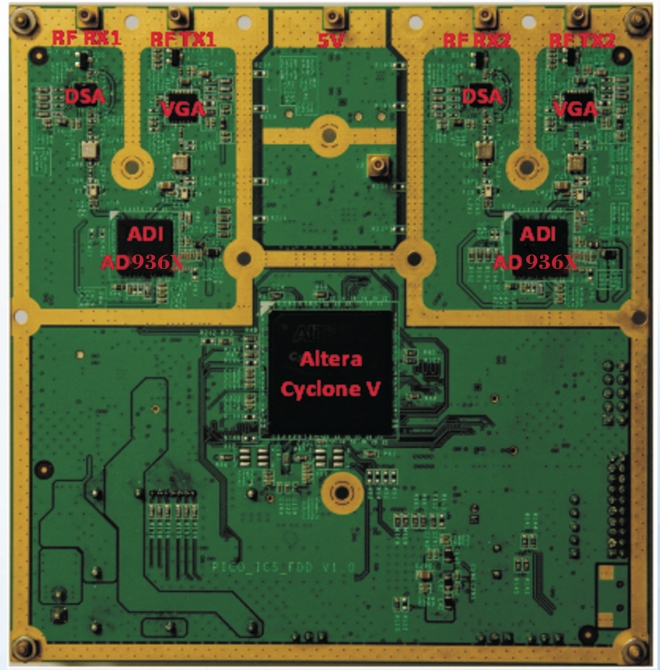

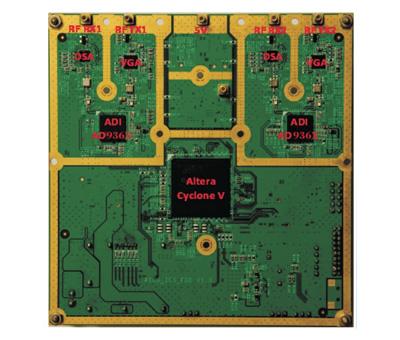

实物图

参考设计名称

描述

主要芯片

方案提供商及所在地联系方式

联系方式

集成式中射频平台(简体中文)

更多>

●零中频架构

●支持200KHz-56MHz的工作带宽,及70MHz~6GHz的RF接收发射频率范围.

●射频指标可达1%,EVM、65dBc带外杂散(软件优化后)

●FPGA容量可调

●支持EDGE、CDMA、WCDMA TDSCDMA、LTE等

●支持4.75-15V单电压输入

●低功耗(7W)、小体积(12*13cm)

●无线通信领域,已和众多客户在 PICO ICS、可变带宽无线直放站、有源天线、MDAS等应用广泛合作

●广插电视领域,已和众多客户在多频点补点器、时延调整等应用上广泛合作。

AD9361/4

ALTERA最新一代FPGA(CycloneV系列)

中国厦门市合佳兴电子有限公司

访问>

庄峰

zf@hjx.cn

+86-592-5616400

　　硬件设计介绍：

　　核心器件：

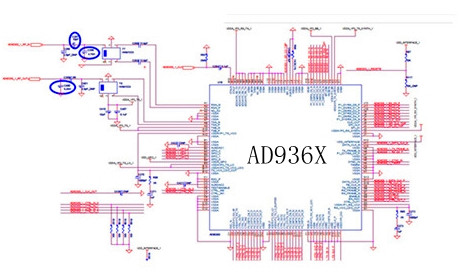

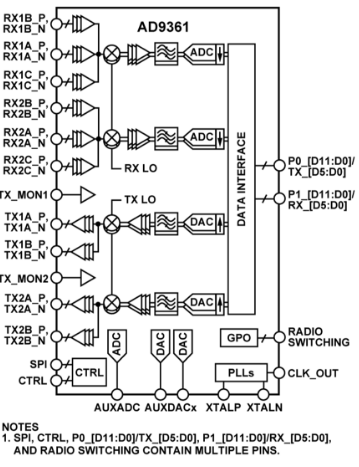

　　1.ADI Transceiver（AD9361）：

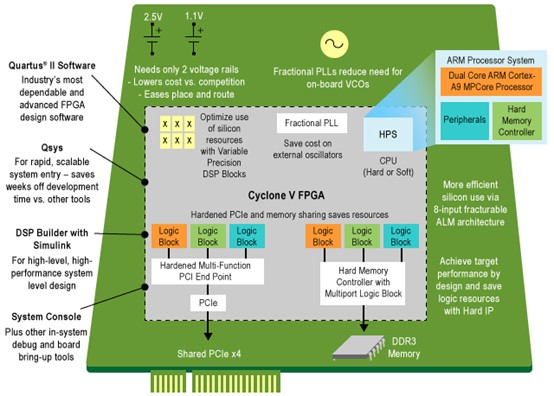

　　2、Altera的Cyclone®V FPGA：

　　采用TSMC的28-nm低功耗(28LP)工艺，实现了业界最低的系统成本和功耗，总功耗比CycloneIV GX FPGA低40%

　　产品特点：

　　-零中频架构

　　-支持200KHz-56MHz的工作带宽，及70MHz~6GHz的RF接收发射频率范围

　　-射频指标可达1%EVM、-65dBc带外杂散(软件优化后)

　　-FPGA容量可调

　　-支持EDGE、CDMA、WCDMA、TDSCDMA、LTE等

　　-支持4.75~15V单电压输入

　　-低功耗(7W)

　　-小体积(12*13cm)

　　平台应用：

　　AD9361软件无线电开发平台以AD936X为基础，配合FPGA/DSP，可以满足目前大部分无线应用，包括：

　　-无线图传

　　-专网无线收发机

　　-微蜂窝基站

　　-直放站设备

　　-智能电网

　　-无线数据采集

　　-医疗网络数据采集

　　-单兵数据通信设备

　　-手持式频谱仪、扫频仪和路测仪
